Définir le poste et son périmètre

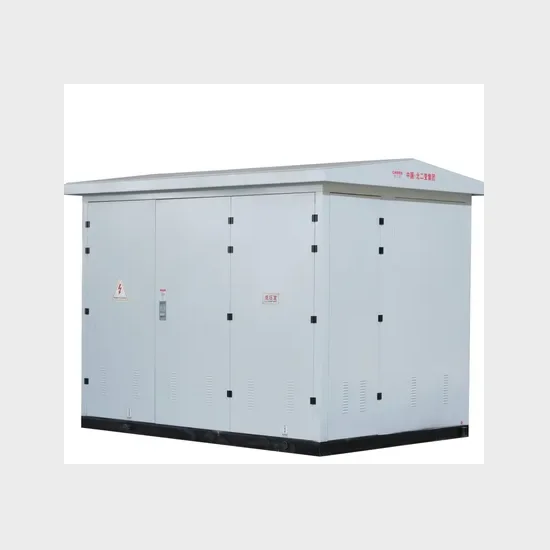

Un poste de transformation compact associe, selon la configuration du projet, des équipements MT, un transformateur et une distribution BT dans une enveloppe à préciser. Le catalogue Jinxing présente des postes compacts étudiés selon le projet. Avant de comparer les offres, définissez les équipements, l'enveloppe, les travaux de génie civil, la livraison et l'installation attendus. Le mot « compact » ne garantit pas qu'un bâtiment en béton ou des travaux locaux soient inclus.
Joignez le schéma unifilaire, les tensions MT/BT, la puissance et le type de transformateur, le nombre de cellules et de départs BT, ainsi que les besoins de protection et de comptage. Communiquez le pays de destination et les exigences connues de l'exploitant. Les autorisations et critères locaux doivent être vérifiés par les responsables du projet; ils ne découlent pas du nom commercial d'un poste.
Décomposer la fourniture électrique
Demandez une nomenclature du transformateur, des cellules MT, du tableau BT, des liaisons internes, des auxiliaires, de l'éclairage et de la ventilation éventuelle. Pour chaque ligne, indiquez si elle est incluse, optionnelle ou exclue. Un poste avec un transformateur sec peut présenter des besoins de ventilation différents d'une autre configuration; exigez les pertes et le plan proposés pour l'étude thermique.
Le plan d'ensemble doit montrer dimensions, masses, portes, accès de maintenance, entrées de câbles et points de levage. Confrontez-le au terrain, aux réservations du socle, aux tranchées et aux contraintes de transport. Ne présumez pas qu'une enveloppe présentée en photographie est le bâtiment ou le degré de protection qui sera fourni.
Prenons deux propositions pour un poste compact MT/BT. La première peut comprendre cellules, transformateur, tableau BT et enveloppe métallique, tandis que la seconde chiffre aussi une construction civile et une mise en service locale. Le total n'est pas comparable avant de répartir ces tâches. Si le besoin réel concerne surtout un bâtiment en béton ou une installation sur site, il faut d'abord vérifier qu'un fabricant d'équipements électriques est le bon interlocuteur pour cette part du projet.
Identifier les interfaces de chantier
Séparez dans un tableau l'étude et la réalisation du terrain, des fondations, des câbles externes, de la mise à la terre, du déchargement, du montage, des essais sur site et de la mise en service. Nommez le responsable de chaque interface. Demandez aussi quels dessins, dossiers et rapports sont disponibles pour les modèles proposés, et quels essais concerneront l'équipement fabriqué.
La gamme de postes compacts de Jinxing permet de cadrer une demande d'équipement. Envoyez le schéma et la matrice de responsabilités par la page contact. La construction civile, les interventions locales et les validations du réseau seront à confirmer séparément pour le projet.
